Inleiding

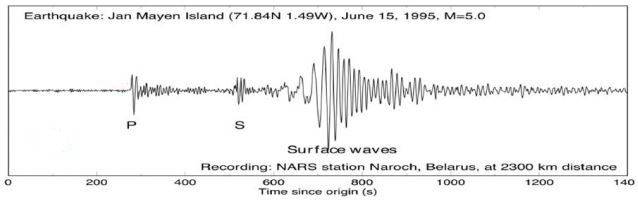

Aardbevingsgolven op een seismogram
Opdracht 1
Aardbevingsgolven zijn onze belangrijkste bron van informatie over de bouw van de aarde. Bekijk het filmpje.
P-golven
De eerste seismische golven die een meetstation bereiken zijn P-golven ('primary waves'). De deeltjes bewegen in een P-golf in dezelfde richting als de voortplantingszin van de golf.
S-golven
Na de P-golven komen de S-golven. In de S-golf bewegen de deeltjes loodrecht op de bewegingszin van de golf.
S-P interval

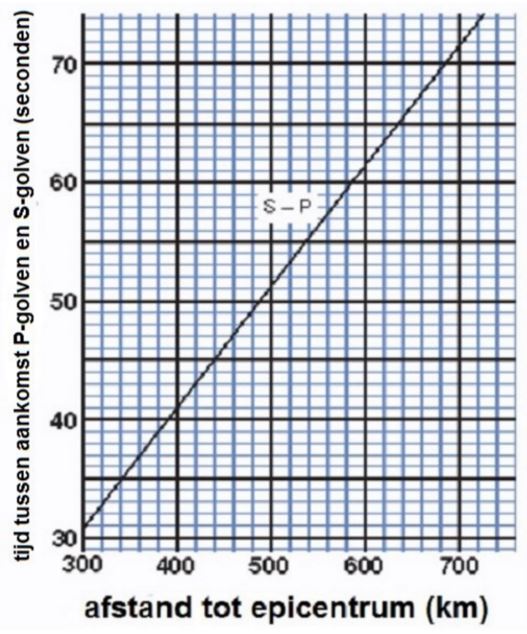

Hoe verder aardbevingsgolven reizen, hoe groter het verschil in aankomsttijd tussen de S- en de P-golven.
Opdrachten
Stappen om de locatie van het epicentrum en de magnitude te bepalen
Opdrachten
- lees voor elk meetstation het S-P interval af
- zet dit interval om in afstand
- teken cirkels met deze afstand als straal
- sleep de marker naar het snijpunt van de drie cirkels en lees de coördinaten af
- bepaal de magnitude en los de vraagjes op
cirkels tekenen op een kaart animatie: aardbevingen video: hoe seismogrammen lezen
